Les 4 réglages du bloc de tension

Aller en bas

Les 4 réglages du bloc de tension Empty Les 4 réglages du bloc de tension

Message par Admin Ven 22 Juin - 11:33

Par conception et pour être pratique, le repère de réglage de la tension de fil (planche 3 ci-dessous, la bague repère 125421 et son index J2) devra être positionné en haut, et l’axe du bloc de tension, qui tourne avec, devra donc avoir sa fente horizontale.

Le point de départ du réglage et point fixe du réglage est cette paire axe/bague-repère.

Planche 1

Les 4 réglages du bloc de tension 3d28b910


Pour voir les photos entières, pointez dessus.

Planche 2
Les 4 réglages du bloc de tension E95e7a10

Planche 3

Les 4 réglages du bloc de tension 5d1cab10

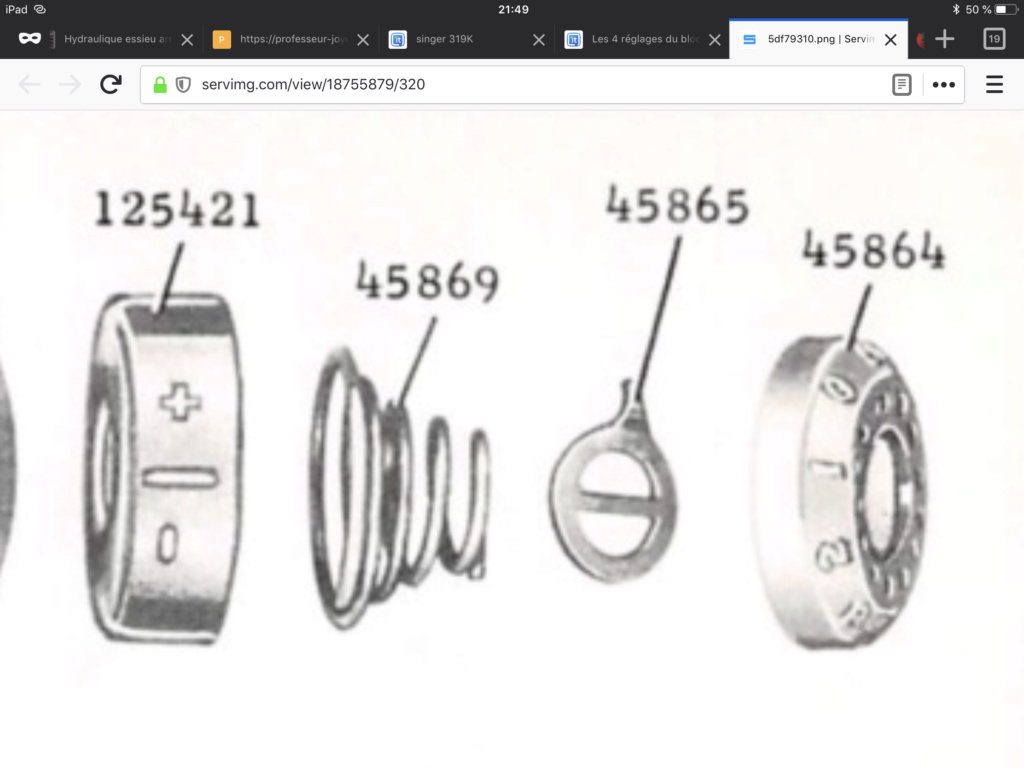

Sur la photo ci-dessous, la bague repère 125421 n’est pas figurée en bonne position a moins qu'on regarde par au dessus. La rondelle 45865 qui fait butée de rotation de la bague de réglage de tension est inversée : sa pointe doit être orientée vers la droite, vers la bague de réglage.) se référer à la notice.

Planche 4

Les 4 réglages du bloc de tension 31472310

Planche 5

Les 4 réglages du bloc de tension 5df79310

Il y a 4 réglages; les 2 premiers concernent le ressort controleur
Il s'agit de régler la position de chacune des 2 extrémités du ressort.

1/  butée du ressort contrôleur c’est un réglage du genre « une fois pour toutes » , « visible à l’oeil nu » , « réglage ne demandant pas une grande précision » et « rarement en cause dans les problèmes »

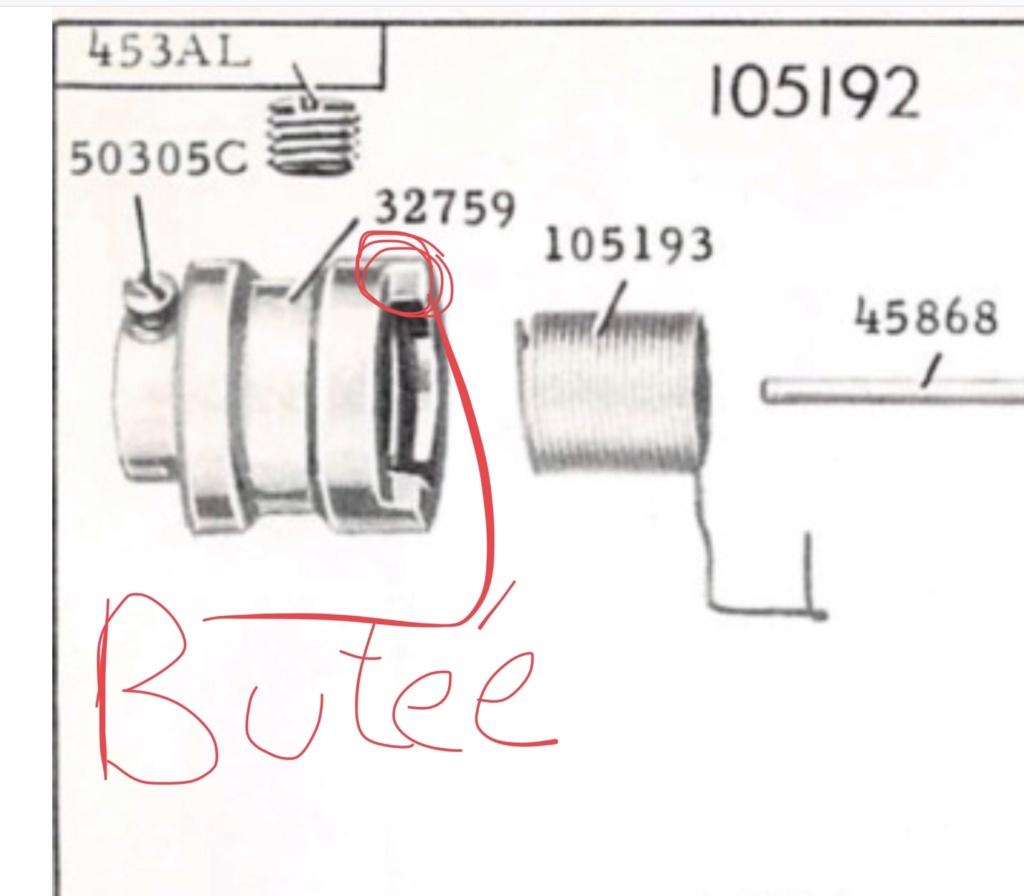

Butée: Voir planche 3 ci-dessus

Bloc en service sur la machine, on apprécie à l’oeil:
- La position angulaire de la butée
- La distance entre le bout de ressort et le renvoi de fil
- Réglé à 11h environ.

C’est le seul réglage qui demande la dépose du bloc car la petite vis est au cul du bloc, inaccessible sans dépose. Voir photo ci dessus en haut à gauche la vis 50305C.

Technologie pour mémoire:

Le réglage de butée controle l’amplitude du ressort, dont le rôle est de finir le nouage du point, rattraper le mou du fil, en complément du travail du bras releveur de fil.

Le bras fait l’essentiel du travail et par conception relève une longueur fixe excessive (de ce fil qui a fait le tour du crochet, « hook ».

Le ressort de tension finit le travail en amorti et en douceur.

il amortit, restitue l’exces de longueur demandée  Basketball par le bras releveur et verrouille le noeud. La quantité ou amplitude dépend principalement de l’épaisseur de tissus. L'amplitude du ressort dépend de ce réglage de butée. (à vérifier sur la machine)

Réglage de la butée

Déposer le bloc de tension. (Sa vis de blocage reste sur le corps de la machine.)
Mettre le bloc en pièces.
Ne pas perdre la tige de poussée centrale. Diamètre 1,7 ou 1,8mm, qui ressemble à un petit clou sans tête.

Ce réglage de butée se fait « bloc de tension dans la main » et fente de l’axe à 3 heures/9heures = horizontale
On commencera par positionner la butée à 11 heures comme sur la plupart des machines.

Débloquer la petite vis de blocage axe/corps et prendre les positions relatives des 2 pièces.
Bloquer la vis.

(Une fois la machine en fonction, on pourra en cas de problème procéder a des essais en pivotant l’ensemble du bloc de tension a D ou à G.). Ce n'est pas très élégant car ça déplace le repère des graduation, mais sans importance.

2/ tension du ressort contrôleur c’est un réglage du genre « à apprécier au doigt »

La tension du ressort détermine la force de verrouillage du point noué.
Un ressort trop faible ferait un point lâche.
Un ressort trop tendu pourrait faire froncer les tissus fins.
Attention, si la tension au bloc est trop faible par rapport à la tension au ressort compensateur, au lieu de nouer il va tirer du fil de la bobine, d'où des boucles au fil sup.

On positionnera l’extremité interne du ressort dans un des crans de l’axe et l’autre en butée du corps. (1/)
La précision n’est donc pas extraordinaire mais certainement suffisante, il y a 6? positions possibles pour 1 tour
Le réglage initial sera fait « bloc de tension dans la main » et pourra être corrigé par la suite, bloc en place, en retirant la molette et les disques.

Le disque plat est intercalé entre les 2 disques bombés. Il permet de coudre avec une double aiguille, en passant les 2 fils de part et d’autre dans un seul bloc de tension, avec l’avantage d’un réglage unique et identique pour les 2 fils.

3/ réglage de la tension de fil (disques) du genre « à voir à l’usage selon... »
Quelques essais de couture permettront de trouver ce réglage de la molette, sur le genre de tissus que vous travaillez habituellement.

4/ initialisation de la couronne graduée du genre « je fais mon repère »
On placera le repère 3 ou 4 en vis à vis du repère fixe.
Détendre pour voir si la tension est bien nulle à zéro et à peine freinée sur 1, peu importe pourvu qu’en usage normal, épaisseur normale et fil normal, votre réglage soit à 3 ou 4

Le ressort de poussée est puissant et le pas de vis rapide, pour que l’amplitude de réglage tienne sur 1 tour seulement. Dans la pratique, je suspecte que les tensions utiles soient étendues sur 4 points seulement.
Peut-être que certains fils très glissants demandent plus de points de réglage pour obtenir une même tension.

Notez que lors de la repose du bloc de tension sur la machine,
afin de garder l’espace pour le libre mouvement du ressort de tension,
il faudra laisser le ressort du fond repousser le bloc vers l’extérieur (vers vous)
La rainure du corps de bloc réf. 32759 fera butée sur la vis de blocage, plaçant le bloc de tension dans la bonne profondeur.
