Démontage et remontage du bloc de tension

Message par Admin le Dim 25 Mar - 5:08

Lors de la dépose du bloc de tension, sur cette machine la bague qui fait butée du ressort reste sur le corps de la machine.
Son réglage est donc préservé.
Par contre le réglage de la tension du ressort sera perdu.
Avant toute dépose, je vous invite donc à jauger la tension du ressort du bout du doigt, et en cours de dépose, noter la position angulaire de l’ax fendu.

Desserrez la molette

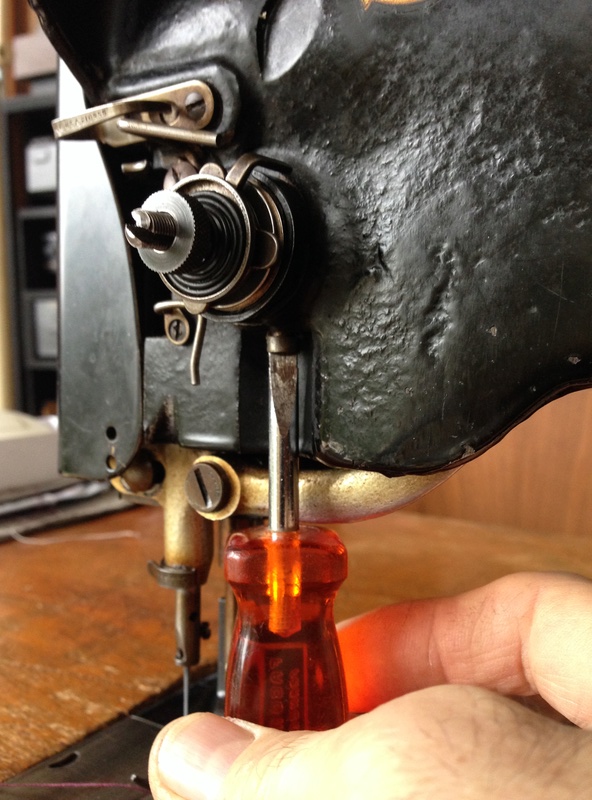

Deserrer la vis de blocage inférieure
noter la position angulaire de l’axe vis a vis du ressort
puis extraire le bloc de tension:





Dans le ressort, les 2 disques,
Le disque lisse côté machine, le disque à crochet côté mollette :





L’ensemble du mécanisme dans l’ordre :



Le positionnement de la molette sur l’axe est délicat,
la molette a tendance a se mettre de travers, décalage de filets

Ressort en bon état
